產品展示 >> 變壓器保護 >> XRNTJ-6KV/12KV

　　Ratings 等級: Volts 電壓: 6/12KV AC ; Amps 電流: 6.3~315A .Breaking Capacity 分斷能力: 50kA - 63kA.
　　產品可與負荷開關、真空接觸器等配套使用，廣泛應用于電力變壓器及其它電力設備的過載或短路保護。

技術參數

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
E=192 mm	AC 6/12 kV	后備保護Back up	DIN 43625 · IEC 60282-1

開爾泰型號 Kaiert Type	額定電流Rated Current	SIBA Type	British Type	尺寸Length D(mm)	分斷能力 Rated breaking Current	最小分斷能力 Mininum Rated breaking Current	功耗 Power Loss	熔斷I²t @6KV(A²S)	熔斷I²t @12KV(A²S)
XRNTJ4-6/12	6.3A	30 119 13	SDHDJ-6/12	Φ53	63KA	22A	16W	210	360
XRNTJ4-6/12	10A	30 119 13	SDHDJ-6/12	Φ53	63KA	34A	28W	350	560
XRNTJ4-6/12	16A	30 119 13	SDHDJ-6/12	Φ53	63KA	56A	28W	1100	2000
XRNTJ4-6/12	20A	30 267 13	SDHDJ-6/12	Φ67	63KA	70A	23W	2900	4800
XRNTJ4-6/12	25A	30 267 13	SDHDJ-6/12	Φ67	63KA	90A	29W	4900	7500
XRNTJ4-6/12	31.5A	30 267 13	SDHDJ-6/12	Φ67	63KA	110A	38W	6600	12000
XRNTJ4-6/12	40A	30 267 13	SDHDJ-6/12	Φ67	63KA	140A	50W	12000	19000
XRNTJ4-6/12	50A	30 267 13	SDHDJ-6/12	Φ67	63KA	170A	56W	20000	33000
XRNTJ4-6/12	63A	30 267 13	SDHEJ-6/12	Φ67	63KA	210A	63W	40000	66000

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
E=292 mm	AC 6/12 kV	后備保護Back up	DIN 43625 · IEC 60282-1

開爾泰型號 Kaiert Type	額定電流Rated Current	SIBA Type	British Type	尺寸Length D(mm)	分斷能力 Rated breaking Current	最小分斷能力 Mininum Rated breaking Current	功耗 Power Loss	熔斷I²t @6KV(A²S)	熔斷I²t @12KV(A²S)
XRNTJ5-6/12	6.3A	30 004 13	SDLDJ-6/12	Φ53	63KA	22A	16W	210	360
XRNTJ5-6/12	10A	30 004 13	SDLDJ-6/12	Φ53	63KA	34A	28W	350	560
XRNTJ5-6/12	16A	30 004 13	SDLDJ-6/12	Φ53	63KA	56A	28W	1100	2000
XRNTJ5-6/12	20A	30 004 13	SDLDJ-6/12	Φ53	63KA	70A	23W	2900	4800
XRNTJ5-6/12	25A	30 004 13	SDLDJ-6/12	Φ53	63KA	90A	29W	4700	7500
XRNTJ5-6/12	31.5A	30 004 13	SDLDJ-6/12	Φ53	63KA	110A	38W	6600	12000
XRNTJ5-6/12	40A	30 004 13	SDLDJ-6/12	Φ53	63KA	140A	50W	12000	19000
XRNTJ5-6/12	50A	30 004 13	SDLDJ-6/12	Φ53	63KA	170A	56W	20000	33000
XRNTJ5-6/12	63A	30 012 13	SDLEJ-6/12	Φ67	63KA	210A	63W	40000	66000
XRNTJ5-6/12	80A	30 012 13	SDLEJ-6/12	Φ67	63KA	280A	76W	78000	140000
XRNTJ5-6/12	100A	30 012 13	SDLEJ-6/12	Φ67	63KA	320A	104W	130000	210000
XRNTJ5-6/12	125A	30 012 13	SDLEJ-6/12	Φ67	63KA	390A	159W	180000	390000
XRNTJ5-6/12	160A	30 020 13	SDLFJ-6/12	Φ85	63KA	600A	173W	330000	570000
XRNTJ5-6/12	200A	30 020 13	SDLFJ-6/12	Φ85	50KA	800A	234W	480000	704000

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
E=442 mm	AC 6/12 kV	后備保護Back up	DIN 43625 · IEC 60282-1

開爾泰型號 Kaiert Type	額定電流Rated Current	SIBA Type	British Type	尺寸Length D(mm)	分斷能力 Rated breaking Current	最小分斷能力 Mininum Rated breaking Current	功耗 Power Loss	熔斷I²t @6KV(A²S)	熔斷I²t @12KV(A²S)
XRNTJ6-6/12	6.3A	30 101 13	SDMEJ-6/12	Φ53	63KA	22A	16W	210	360
XRNTJ6-6/12	10A	30 101 13	SDMEJ-6/12	Φ53	63KA	34A	28W	350	560
XRNTJ6-6/12	16A	30 101 13	SDMEJ-6/12	Φ53	63KA	56A	19W	1100	2000
XRNTJ6-6/12	20A	30 101 13	SDMEJ-6/12	Φ53	63KA	70A	22W	2900	4800
XRNTJ6-6/12	25A	30 101 13	SDMEJ-6/12	Φ53	63KA	90A	28W	4700	7500
XRNTJ6-6/12	31.5A	30 101 13	SDMEJ-6/12	Φ53	63KA	110A	37W	6600	12000
XRNTJ6-6/12	40A	30 101 13	SDMEJ-6/12	Φ53	63KA	140A	48W	12000	19000
XRNTJ6-6/12	50A	30 101 13	SDMEJ-6/12	Φ53	63KA	170A	54W	20000	33000
XRNTJ6-6/12	63A	30 102 13	SDMEJ-6/12	Φ67	63KA	210A	58W	40000	66000
XRNTJ6-6/12	80A	30 102 13	SDMEJ-6/12	Φ67	63KA	280A	70W	78000	140000
XRNTJ6-6/12	100A	30 102 13	SDMEJ-6/12	Φ67	63KA	320A	96W	130000	210000
XRNTJ6-6/12	125A	30 102 13	SDMEJ-6/12	Φ67	63KA	390A	147W	180000	390000
XRNTJ6-6/12	160A	30 103 14	SDMEJ-6/12	Φ67	63KA	600A	172W	330000	570000
XRNTJ6-6/12	200A	30 103 14	SDMEJ-6/12	Φ85	50KA	800A	193W	480000	704000
XRNTJ6-6/12	250A	30 103 14	SDMEJ-6/12	Φ85	50KA	1000A	269W	750000	1101000

尺寸DIN Size	額定電壓Rated voltage	類別Class	標準Standard
E=537mm	AC 6/12 kV	后備保護Back up	DIN 43625 · IEC 60282-1

開爾泰型號 Kaiert Type	額定電流Rated Current	SIBA Type	British Type	尺寸Length D(mm)	分斷能力 Rated breaking Current	最小分斷能力 Mininum Rated breaking Current	功耗 Power Loss	熔斷I²t @6KV(A²S)	熔斷I²t @12KV(A²S)
XRNTJ7-6/12	100A	30 211 13	SDMEJ-6/12	Φ85	63KA	320A	96W	130000	210000
XRNTJ7-6/12	125A	30 211 13	SDMEJ-6/12	Φ85	63KA	390A	147W	180000	390000
XRNTJ7-6/12	160A	30 211 13	SDMEJ-6/12	Φ85	63KA	600A	172W	330000	570000
XRNTJ7-6/12	200A	30 211 14	SDMEJ-6/12	Φ85	50KA	800A	193W	480000	704000
XRNTJ7-6/12	250A	30 211 14	SDMEJ-6/12	Φ85	50KA	1000A	274W	750000	1101000
XRNTJ7-6/12	315A	30 211 14	SDMEJ-6/12	Φ85	50KA	1260A	382W	106600	1616000

Dimensions 安裝尺寸 (mm):

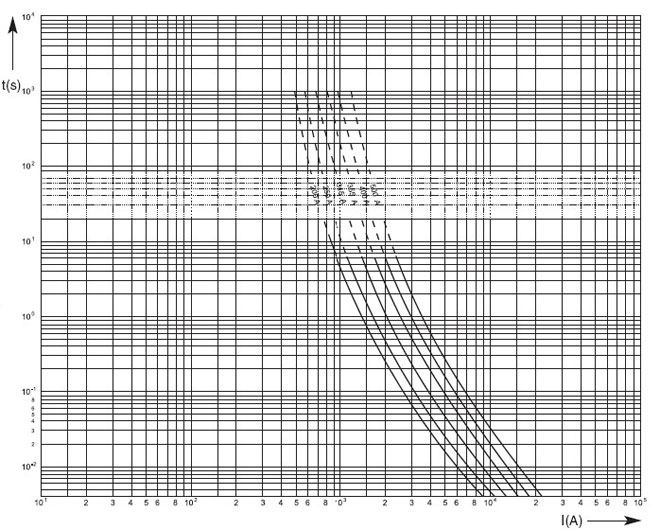

Time Current Characteristics 時間---電流特性曲線:

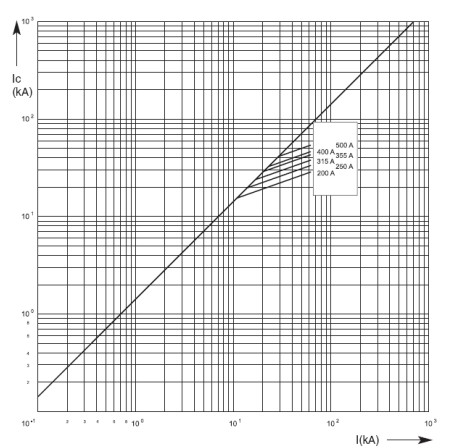

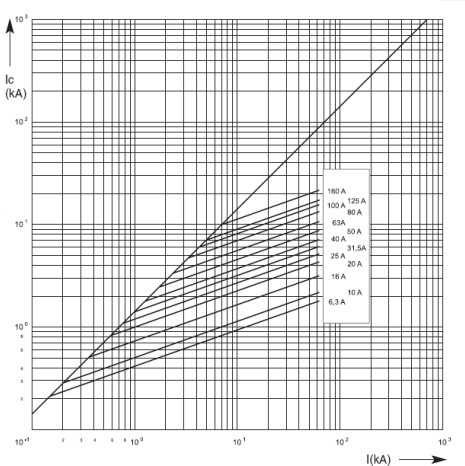

CUT OFF Current Diagram截斷電流特性曲線：
