產品展示 >> 750-2400V DC 鉤叉型熔斷器 >> 1000V 1200V DC aR |
|
 |
額定電壓：1000V和1200V DC，
額定電流：20A-800A。
1、2、3三種規格尺寸。
本系列產品采用95瓷管，99.999%的純銀熔體，獨特的石英砂固化工藝，接觸面鍍銀處理，并配有輔助觸點（一常開一常閉或者兩常開兩常閉）。
用于保護直流設備，直流系統的總保護，整流設備的直流保護，以及變頻器的直流領域。
|
| 技術參數： |
Size尺寸 |
Current rating額定電流（A） |
Breaking Capacity分斷能力 |
I2t(A2S)@1000V |
Catalog NumberKaiert公司訂貨號 |
| L/R=15ms |
L/R=45ms |
| 1 |
20 |
1000V DC
100 kA
L/R=30ms |
150 |
280 |
KZ1-20A/1000V DC |
| 25 |
150 |
280 |
KZ1-25A/1000V DC |
| 32 |
300 |
590 |
KZ1-32A/1000V DC |
| 40 |
550 |
950 |
KZ1-40A/1000V DC |
| 50 |
1000 |
1700 |
KZ1-50A/1000V DC |
| 63 |
1500 |
2600 |
KZ1-63A/1000V DC |
| 80 |
3000 |
5000 |
KZ1-80A/1000V DC |
| 100 |
5700 |
9800 |
KZ1-100A/1000V DC |
| 125 |
9000 |
14000 |
KZ1-125A/1000V DC |
| 160 |
19000 |
33000 |
KZ1-160A/1000V DC |
| 200 |
45000 |
78000 |
KZ1-200A/1000V DC |
| 215 |
55000 |
95000 |
KZ1-215A/1000V DC |
| 20 |
1200V DC
100 kA
L/R=15ms |
150 |
280 |
KZ1-20A/1200V DC |
| 25 |
150 |
280 |
KZ1-25A/1200V DC |
| 32 |
300 |
590 |
KZ1-32A/1200V DC |
| 40 |
550 |
950 |
KZ1-40A/1200V DC |
| 50 |
1000 |
1700 |
KZ1-50A/1200V DC |
| 63 |
1500 |
2600 |
KZ1-63A/1200V DC |
| 80 |
3000 |
5000 |
KZ1-80A/1200V DC |
| 100 |
5700 |
9800 |
KZ1-100A/1200V DC |
| 125 |
9000 |
14000 |
KZ1-125A/1200V DC |
| 160 |
19000 |
33000 |
KZ1-160A/1200V DC |
| 200 |
45000 |
78000 |
KZ1-200A/1200V DC |
| 215 |
55000 |
95000 |
KZ1-215A/1200V DC |
| 2 |
160 |
1000V DC
100 kA
L/R=30ms |
13000 |
20000 |
KZ2-160A/1000V DC |
| 200 |
22000 |
36000 |
KZ2-200A/1000V DC |
| 250 |
45500 |
78500 |
KZ2-250A/1000V DC |
| 315 |
90000 |
154000 |
KZ2-315A/1000V DC |
| 350 |
120000 |
230000 |
KZ2-350A/1000V DC |
| 400 |
182000 |
314000 |
KZ2-400A/1000V DC |
| 420 |
220000 |
380000 |
KZ2-420A/1000V DC |
| 160 |
1200V DC
100 kA
L/R=15ms |
13000 |
20000 |
KZ2-250A/1200V DC |
| 200 |
22000 |
36000 |
KZ2-250A/1200V DC |
| 250 |
45500 |
78500 |
KZ2-250A/1200V DC |
| 315 |
90000 |
154000 |
KZ2-315A/1200V DC |
| 350 |
120000 |
230000 |
KZ2-350A/1200V DC |
| 400 |
182000 |
314000 |
KZ2-400A/1200V DC |
| 420 |
220000 |
380000 |
KZ2-420A/1200V DC |
| 3 |
350 |
1000V DC
100 kA
L/R=30ms |
45500 |
78500 |
KZ3-350A/1000V DC |
| 400 |
90000 |
154000 |
KZ3-400A/1000V DC |
| 450 |
120000 |
230000 |
KZ3-450A/1000V DC |
| 500 |
182000 |
314000 |
KZ3-500A/1000V DC |
| 630 |
220000 |
380000 |
KZ3-630A/1000V DC |
| 700 |
350000 |
540000 |
KZ3-700A/1000V DC |
| 750 |
580000 |
850000 |
KZ3-750A/1000V DC |
| 800 |
650000 |
1000000 |
KZ3-800A/1000V DC |
| 350 |
1200V DC
100 kA
L/R=15ms |
45500 |
78500 |
KZ3-350A/1200V DC |
| 400 |
90000 |
154000 |
KZ3-400A/1200V DC |
| 450 |
120000 |
230000 |
KZ3-450A/1200V DC |
| 500 |
182000 |
314000 |
KZ3-500A/1200V DC |
| 630 |
220000 |
380000 |
KZ3-630A/1200V DC |
| 700 |
350000 |
540000 |
KZ3-700A/1200V DC |
| 750 |
580000 |
850000 |
KZ3-750A/1200V DC |
| 800 |
650000 |
1000000 |
KZ3-800A/1200V DC |
|
|

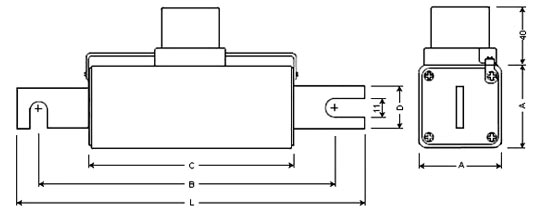

| 外型尺寸圖 |
 |
Size型號 |
Dimension 尺寸 |
| A |
B |
C |
D |
L |
| 1 |
51 |
162 |
117 |
25 |
191 |
| 2 |
60 |
162 |
117 |
25 |
191 |
| 3 |
75 |
162 |
117 |
30 |
191 |
|
|
