產品展示 >> 750-2400V DC 鉤叉型熔斷器 >> 750V 900V DC aR |
|
 |
額定電壓：750V和900V DC，
額定電流：50A-800A。
1、2、3三種規格尺寸。
本系列產品采用95瓷管，99.999%的純銀熔體，獨特的石英砂固化工藝，接觸面鍍銀處理，并配有輔助觸點（一常開一常閉或者兩常開兩常閉）。
用于保護直流設備，直流系統的總保護，整流設備的直流保護，以及變頻器的直流領域。
|
| 技術參數： |
Size尺寸 |
Current rating
額定電流（A） |
Breaking Capacity分斷能力 |
I2t(×103A2S)@900V L/R=40ms |
Catalog NumberKaiert公司訂貨號 |
| IP=10IN |
P=50IN |
| 1 |
50 |
750V DC
100 kA
L/R=100ms |
42.5 |
8.5 |
KZ1-50A/750V DC |
| 63 |
75.5 |
15 |
KZ1-63A/750V DC |
| 80 |
125 |
24.5 |
KZ1-80A/750V DC |
| 100 |
200 |
40 |
KZ1-100A/750V DC |
| 125 |
315 |
62.5 |
KZ1-125A/750V DC |
| 160 |
485 |
100 |
KZ1-160A/750V DC |
| 200 |
755 |
150 |
KZ1-200A/750V DC |
| 250 |
1250 |
250 |
KZ1-250A/750V DC |
| 50 |
900V DC
100 kA
L/R=40ms |
42.5 |
8.5 |
KZ1-50A/900V DC |
| 63 |
75.5 |
15 |
KZ1-63A/900V DC |
| 80 |
125 |
24.5 |
KZ1-80A/900V DC |
| 100 |
200 |
40 |
KZ1-100A/900V DC |
| 125 |
315 |
62.5 |
KZ1-125A/900V DC |
| 160 |
485 |
100 |
KZ1-160A/900V DC |
| 200 |
755 |
150 |
KZ1-200A/900V DC |
| 250 |
1250 |
250 |
KZ1-250A/900V DC |
| 2 |
250 |
750V DC
100 kA
L/R=100ms |
1250 |
250 |
KZ2-250A/750V DC |
| 315 |
2100 |
400 |
KZ2-315A/750V DC |
| 350 |
2510 |
500 |
KZ2-350A/750V DC |
| 400 |
3100 |
600 |
KZ2-400A/750V DC |
| 450 |
4100 |
800 |
KZ2-450A/750V DC |
| 500 |
6210 |
1210 |
KZ2-500A/750V DC |
| 250 |
900V DC
100 kA
L/R=40ms |
1250 |
250 |
KZ2-250A/900V DC |
| 315 |
2100 |
400 |
KZ2-315A/900V DC |
| 350 |
2510 |
500 |
KZ2-350A/900V DC |
| 400 |
3100 |
600 |
KZ2-400A/900V DC |
| 450 |
4100 |
800 |
KZ2-450A/900V DC |
| 500 |
6210 |
1210 |
KZ2-500A/900V DC |
| 3 |
500 |
750V DC
100 kA
L/R=100ms |
5100 |
1100 |
KZ3-500A/750V DC |
| 630 |
7500 |
1510 |
KZ3-630A/750V DC |
| 700 |
10000 |
2000 |
KZ3-700A/750V DC |
| 750 |
10000 |
2000 |
KZ3-750A/750V DC |
| 800 |
12000 |
2600 |
KZ3-800A/750V DC |
| 500 |
900V DC
100 kA
L/R=40ms |
5100 |
1100 |
KZ3-500A/900V DC |
| 630 |
7500 |
1510 |
KZ3-630A/900V DC |
| 700 |
10000 |
2000 |
KZ3-700A/900V DC |
| 750 |
10000 |
2000 |
KZ3-750A/900V DC |
| 800 |
12000 |
2600 |
KZ3-800A/900V DC |
|
|

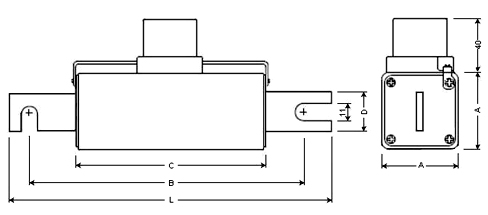

| 外型尺寸圖 |
 |
Size型號 |
Dimension 尺寸 |
| A |
B |
C |
D |
L |
| 1 |
51 |
162 |
117 |
25 |
191 |
| 2 |
60 |
162 |
117 |
25 |
191 |
| 3 |
75 |
162 |
117 |
30 |
191 |
|
|
