產品展示 >> 750-2400V DC 平板型熔斷器 >> 1800V 2000V DC aR |
|
|
額定電壓:1800V和2000V DC,
額定電流:20A-800A。
3、2×3(雙并)兩種規格尺寸。
本系列產品采用95瓷管,99.999%的純銀熔體,獨特的石英砂固化工藝,接觸面鍍銀處理,并配有輔助觸點(一常開一常閉或者兩常開兩常閉)。
用于保護直流設備,直流系統的總保護,整流設備的直流保護,以及變頻器的直流領域。
|
技術參數: |
Size尺寸 |
Current rating
額定電流(A) |
Breaking Capacity
分斷能力 |
I2t(A2S)@1600V |
Catalog NumberKaiert公司訂貨號 |
L/R=15ms |
L/R=45ms |
3 |
20 |
1800V DC
100 kA
L/R=30ms |
180 |
310 |
KPD3-20A/1800V DC |
25 |
180 |
310 |
KPD3-25A/1800V DC |
32 |
350 |
610 |
KPD3-32A/1800V DC |
40 |
580 |
1000 |
KPD3-40A/1800V DC |
50 |
1030 |
1800 |
KPD3-50A/1800V DC |
60 |
2500 |
3500 |
KPD3-63A/1800V DC |
80 |
3100 |
5400 |
KPD3-80A/1800V DC |
100 |
5800 |
10000 |
KPD3-100A/1800V DC |
125 |
9200 |
16000 |
KPD3-125A/1800V DC |
160 |
19200 |
33200 |
KPD3-160A/1800V DC |
200 |
26000 |
44000 |
KPD3-200A/1800V DC |
215 |
43000 |
70000 |
KPD3-215A/1800V DC |
250 |
50000 |
87000 |
KPD3-250A/1800V DC |
315 |
117000 |
200000 |
KPD3-315A/1800V DC |
400 |
219000 |
380000 |
KPD3-400A/1800V DC |
20 |
2000V DC
100 kA
L/R=15ms |
180 |
310 |
KPD3-20A/2000V DC |
25 |
180 |
310 |
KPD3-25A/2000V DC |
32 |
350 |
610 |
KPD3-32A/2000V DC |
40 |
580 |
1000 |
KPD3-40A/2000V DC |
50 |
1030 |
1800 |
KPD3-50A/2000V DC |
60 |
2500 |
3500 |
KPD3-63A/2000V DC |
80 |
3100 |
5400 |
KPD3-80A/2000V DC |
100 |
5800 |
10000 |
KPD3-100A/2000V DC |
125 |
9200 |
16000 |
KPD3-125A/2000V DC |
160 |
19200 |
33200 |
KPD3-160A/2000V DC |
200 |
26000 |
44000 |
KPD3-200A/2000V DC |
215 |
43000 |
70000 |
KPD3-215A/2000V DC |
250 |
50000 |
87000 |
KPD3-250A/2000V DC |
315 |
117000 |
200000 |
KPD3-315A/2000V DC |
400 |
219000 |
380000 |
KPD3-400A/2000V DC |
2×3
(雙并) |
500 |
1800V DC
100 kA
L/R=30ms |
200000 |
348000 |
KPD23-500A/1800V DC |
630 |
468000 |
468000 |
KPD23-630A/1800V DC |
800 |
876000 |
1520000 |
KPD23-800A/1800V DC |
500 |
2000V DC
100 kA
L/R=15ms |
200000 |
348000 |
KPD23-500A/2000V DC |
630 |
468000 |
468000 |
KPD23-630A/2000V DC |
800 |
876000 |
1520000 |
KPD23-800A/2000V DC |
|
|

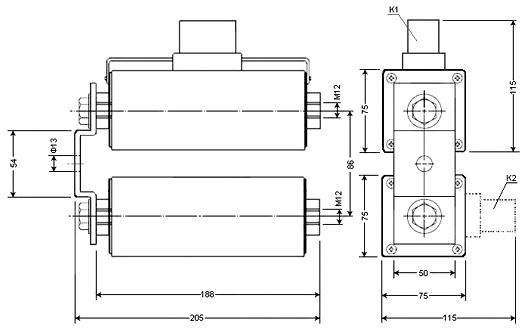

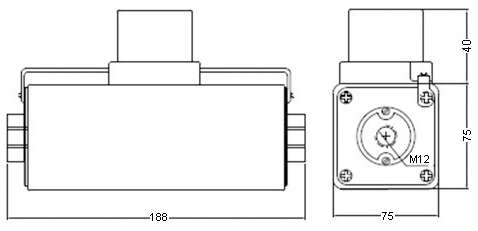

外型尺寸圖 |
|
|
|
